近日，美光科技（MU.US）公司表示，内存芯片短缺在过去一个季度愈演愈烈，并重申供应紧张状况将持续到今年之后，原因是人工智能(AI)基础设施建设对高端半导体的需求激增。“我们当前看到的短缺程度的确前所未见，”美光运营执行副总裁Manish Bhatia上周五在纽约州一个生产基地奠基仪式后接受采访时表示。Bhatia指出，制造AI加速器所需的高带宽内存“正在占用整个行业如此之多的可用产能，以至于手机和个人电脑等传统领域面临严重短缺”。

当英伟达（NVDA.US）的AI芯片以每秒数TB的数据吞吐能力驱动全球大模型训练时，真正让它“跑起来”的，或许不是晶体管有多小，而是芯片被“叠”得有多巧。在摩尔定律逐渐失速的今天，一场静默却深刻的变革正在晶圆厂与封装车间之间悄然上演——先进封装，这个曾被视为“后道工序配角”的技术，正一跃成为决定算力上限的核心战场。

近期两大标志性事件印证了这一趋势：存储巨头美光宣布收购晶圆厂，剑指HBM内存的先进封装自主权；特斯拉CEO马斯克则被曝计划自建封装产线，意图掌控自动驾驶芯片的集成命脉。一边是传统IDM厂商向上游整合，一边是终端系统玩家向下沉侵，殊途同归的背后，是对同一战略高地的争夺——谁掌握先进封装，谁就握住了通往下一代算力的钥匙。

先进封装为何成为兵家必争之地？

所谓“先进封装”，是指超越传统引线键合（Wire Bonding）的新型芯片集成技术，包括2.5D/3D封装、Chiplet（芯粒）、硅通孔（TSV）、扇出型封装（Fan-Out）等。其核心目标是在不依赖更先进制程（如2nm、1.4nm）的前提下，通过物理堆叠或高密度互连，提升芯片整体性能、能效和集成度。

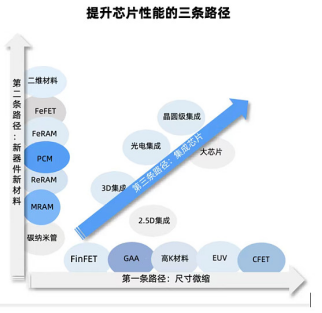

过去，摩尔定律主导芯片发展——晶体管越做越小，性能自然提升。但随着制程逼近物理极限，继续微缩的成本和技术难度剧增。于是，业界转向“超越摩尔”（More than Moore）路径，而先进封装正是关键抓手。

以AI芯片为例，英伟达最新Blackwell架构GPU需搭配HBM3E内存，二者通过2.5D封装集成在同一中介层（Interposer）上，数据传输带宽高达数TB/s。若采用传统封装，根本无法满足AI大模型训练对内存带宽的爆炸性需求。

市场数据印证了这一趋势。据Yole Group预测，全球先进封装市场规模将从2024年的约500亿美元增长至2029年的近900亿美元，年复合增长率达12%，远高于传统封装市场。其中，用于AI和高性能计算（HPC）的2.5D/3D封装增速最快。

综上，无论是美光收购晶圆厂，还是马斯克考虑自建封装线，背后逻辑一致：在算力竞赛白热化的时代，先进封装已从“后道工序”升级为决定芯片系统性能的核心战场。谁掌握先进封装能力，谁就更有可能在AI、自动驾驶、数据中心等下一代技术浪潮中占据先机。

对半导体设备的拉动作用

先进封装的快速发展，正在显著拉动对专用半导体设备的需求。与传统封装不同，先进封装涉及光刻、刻蚀、薄膜沉积、电镀、CMP（化学机械抛光）等前道工艺技术，使得原本主要用于晶圆制造的设备大量延伸至封装环节。

例如，在2.5D/3D封装中，硅中介层（Interposer）或硅桥（Silicon Bridge）的制造需要高精度光刻和深硅刻蚀设备；TSV（硅通孔）工艺则依赖深反应离子刻蚀（DRIE）设备和高均匀性电镀系统；而Chiplet集成中的混合键合（Hybrid Bonding）技术，对表面平整度要求极高，推动了先进CMP设备和清洗设备的升级需求。

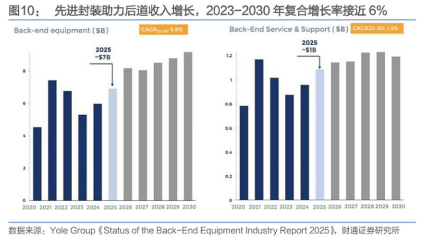

Yole Group 在报告中指出，2025年后端设备总收入约70亿美元，预计到2030年将超过90亿美元，年复合增长率接近6%。

值得注意的是，这一趋势也改变了设备厂商的竞争格局。过去以封装设备为主的厂商（如ASM Pacific、Besi）正加速向混合工艺领域拓展，而传统前道设备龙头（如应用材料、泛林、东京电子）则凭借技术优势大举进入先进封装市场。例如，应用材料公司已推出专用于混合键合的Endura平台，并称其“先进封装业务已成为增长最快的细分板块之一”

因此，先进封装不仅是芯片设计与制造的融合点，更成为半导体设备行业的新引擎，推动设备技术边界持续向前延伸。

半导体设备指数怎么选？

目前市场上聚焦半导体设备的指数有两只，分别是中证半导体材料设备以及科创半导体材料设备指数。

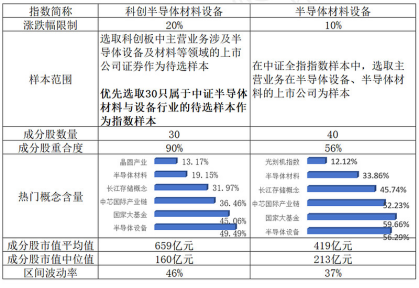

1. 市场定位不同：科创板唯一设备指数 vs 全市场设备含量最高指数

“科创半导体材料设备”指数严格从科创板中筛选主营业务涉及半导体材料与设备的公司，因此在指数成分中半导体设备（60%）、半导体材料（25%）占比靠前，突出科技创新属性和成长潜力；

而“半导体材料设备”指数则从中证全指样本中广泛选取相关企业，将半导体设备龙头尽数收入囊中，因此指数成分中半导体设备含量63%，相较前者还要更高。

前者是科创板中唯一聚焦半导体设备的指数，后者体现行业整体布局，是全市场半导体设备含量最高的指数。（数据来源：Wind，成分行业按申万三级行业划分）

2.“科创半导体材料设备”平均市值更高但中位数更低，凸显两极分化；“半导体材料设备”市值分布更集中

“科创半导体材料设备”成分股平均市值达659亿元，显著高于“半导体材料设备”的419亿元，显示出其整体规模偏大；然而其中位值仅为160亿元，远低于后者的213亿元，表明其样本中存在少数大型龙头企业拉高均值，同时大量中小市值企业构成主体。这种“两极分化”结构意味着该指数既有龙头带动效应，也蕴含较高的成长不确定性，而“半导体材料设备”则整体处于相对成熟的中等市值区间。

3.“科创半导体材料设备”涨跌幅限制20%波动更大，“半导体材料设备”限10%走势相对平稳

受科创板交易机制影响，“科创半导体材料设备”指数成分股适用20%的涨跌幅限制，导致指数整体波动率（46%）显著高于“半导体材料设备”（37%）。这一制度性差异使得前者在市场情绪驱动下更容易出现大幅震荡，适合高风险偏好投资者；后者因受10%涨跌停约束，价格变化更为缓和，更适合长期稳健配置。

4.“科创半导体材料设备”成分股数量少且权重限制严，“半导体材料设备”样本更广、灵活性更高

“科创半导体材料设备”仅包含30只成分股，且对单一个股权重上限设为10%；而“半导体材料设备”包含40只成分股，个股权重上限为15%。前者样本更精简、分散度更高，有助于降低单一公司对指数表现的过度影响；后者因成分更多、权重限制略宽松，在某些龙头股表现突出时可能获得更强的收益驱动。

5.“科创半导体材料设备”聚焦高成长赛道，“半导体材料设备”更重产业主线与政策热点

从热门概念含量来看，“科创半导体材料设备”在“半导体设备”（49.49%）、“国家大基金”（45.06%）等方向占比突出，反映出其成分股多为具备核心技术、受资本青睐的成长型公司；而“半导体材料设备”则在“国家大基金”（59.66%）、“长江存储概念”（45.74%）和“半导体材料”（33.86%）上权重更高，体现更强的产业链协同性与国家战略导向特征。这说明前者偏向技术驱动型创新企业，后者更贴近政策支持下的产业落地逻辑。
